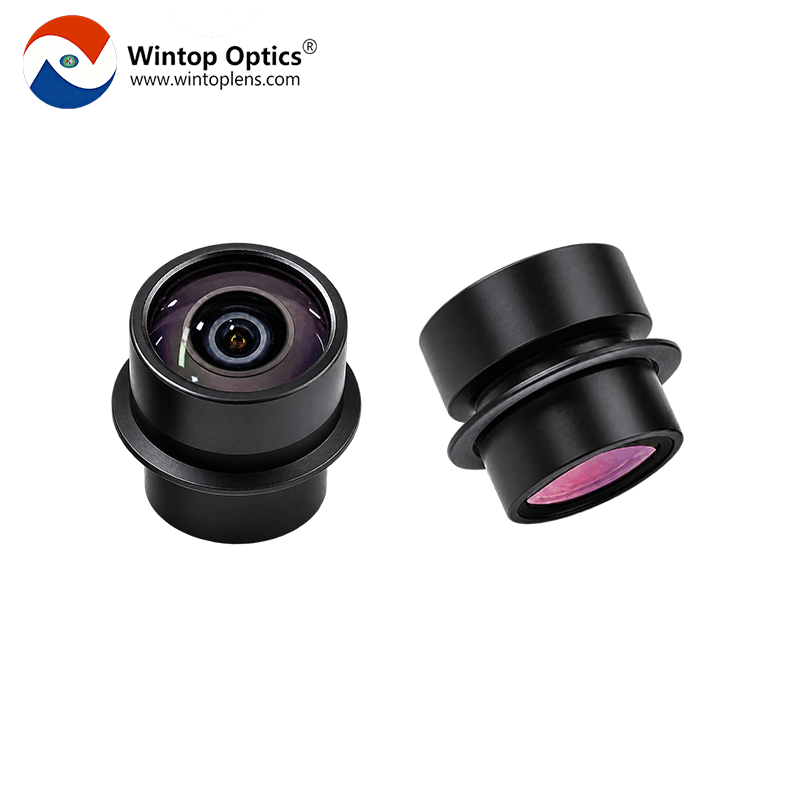

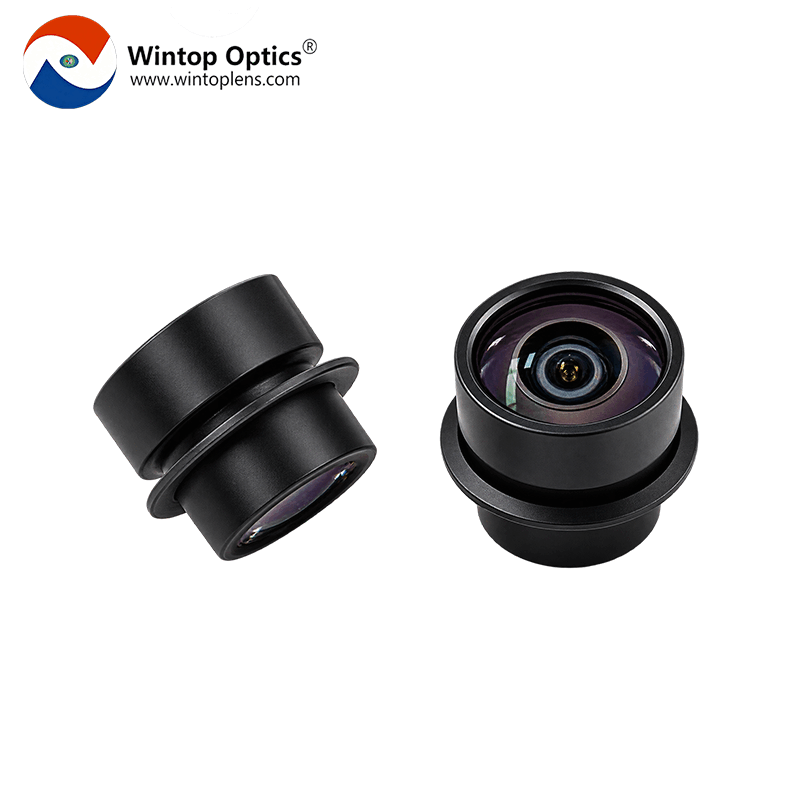

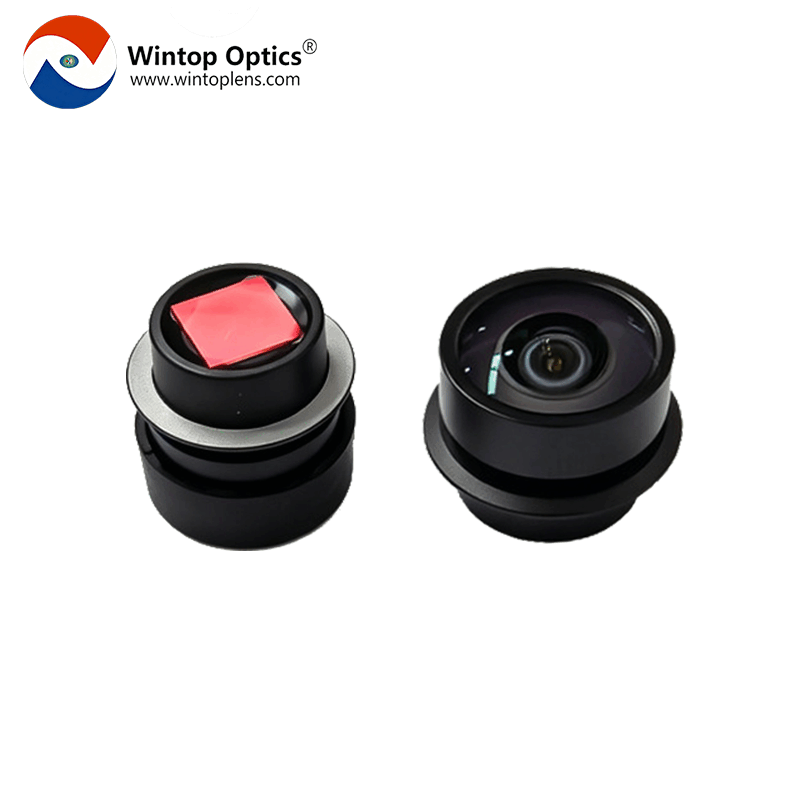

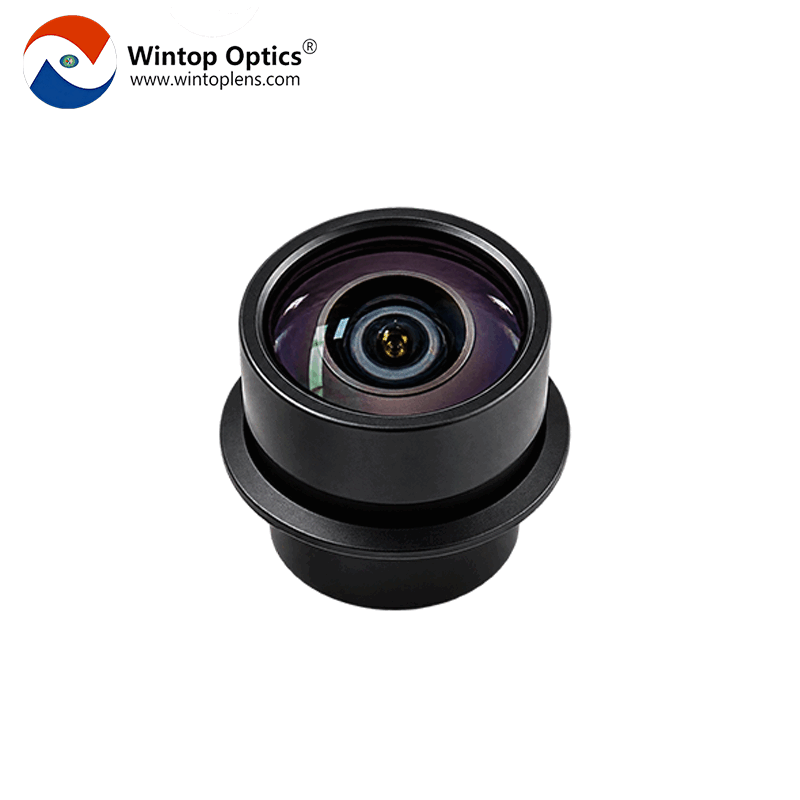

산업 자동화용 1.79mm F2.0 162° 광각 로봇 비전 렌즈 YT-7760-C1-A

YT-7760-C1-A:1.79mm F2.0 초광각 로봇 비전 렌즈, 162° 시야각, 5MP (AGV/AMR용)

광각 이미징으로 로봇의 시야를 넓히세요

로봇 비전, 임베디드 이미징 및 산업 자동화를 위해 설계된 이 소형 광각 렌즈는 162°의 대각선 시야각과 1.79mm의 유효 초점 거리를 제공합니다. 이를 통해 로봇 시스템은 주변 환경을 인식하고, 물체를 감지하고, 시각 데이터를 수집하기 위해 더 넓은 주변 장면을 포착할 수 있습니다.

F2.0 조리개와 2G4P 광학 구조를 특징으로 하는 이 렌즈는 로봇 그리퍼, 산업용 로봇 팔, 자동 검사 장비 및 AGV/AMR 애플리케이션에 사용되는 소형 비전 시스템을 평가하는 데 적합합니다. 적합성은 센서 호환성, 설치 요구 사항 및 시스템 수준의 성능 검증에 따라 달라집니다.

1. 초광각 162° 대각선 시야각

YT-7760-C1-A는 수평 시야각 144°, 수직 시야각 100°, 대각선 시야각 162°를 제공합니다. 이러한 넓은 시야각 덕분에 카메라 시스템은 단일 장착 위치에서 넓은 영역을 촬영할 수 있습니다.

이 시스템은 로봇의 환경 인식, 근거리 장면 모니터링, 물체 존재 감지 및 시각 데이터 수집을 지원할 수 있습니다. 실제 적용 범위는 이미지 센서, 카메라 방향, 설치 위치 및 주변 환경에 따라 달라집니다.

2. 실내 촬영용 F2.0 대구경 렌즈

최대 조리개 F2.0은 이미지 센서에 충분한 빛을 공급하여 조명이 제한적이거나 고르지 않은 실내 산업 환경에서도 이미지 촬영을 지원합니다.

을 위한 로봇 비전 시스템에서 적절한 이미지 밝기는 이미지 처리 알고리즘이 객체를 식별하고 주변 장면을 해석하는 데 도움이 될 수 있습니다. 실제 저조도 성능은 센서 감도, 노출 설정, 조명 조건 및 카메라 처리에도 달려 있습니다.

3. 5MP 해상도 지원

YT-7760-C1-A는 1/2.6인치 이미지 센서 포맷을 지원하며, 기준 센서 해상도는 1920 × 1200, 픽셀 크기는 3μm입니다. 제품 사양에 따르면 최대 해상도는 5MP입니다.

최적의 이미지 성능을 위해서는 렌즈를 사용하려는 센서 및 카메라 모듈과 함께 평가해야 합니다. 시스템 통합 과정에서 센서 호환성, 이미지 영역 범위, 가장자리 이미지 품질 및 해상도 성능을 검증해야 합니다.

4. 손쉬운 통합을 위한 컴팩트한 광학 설계

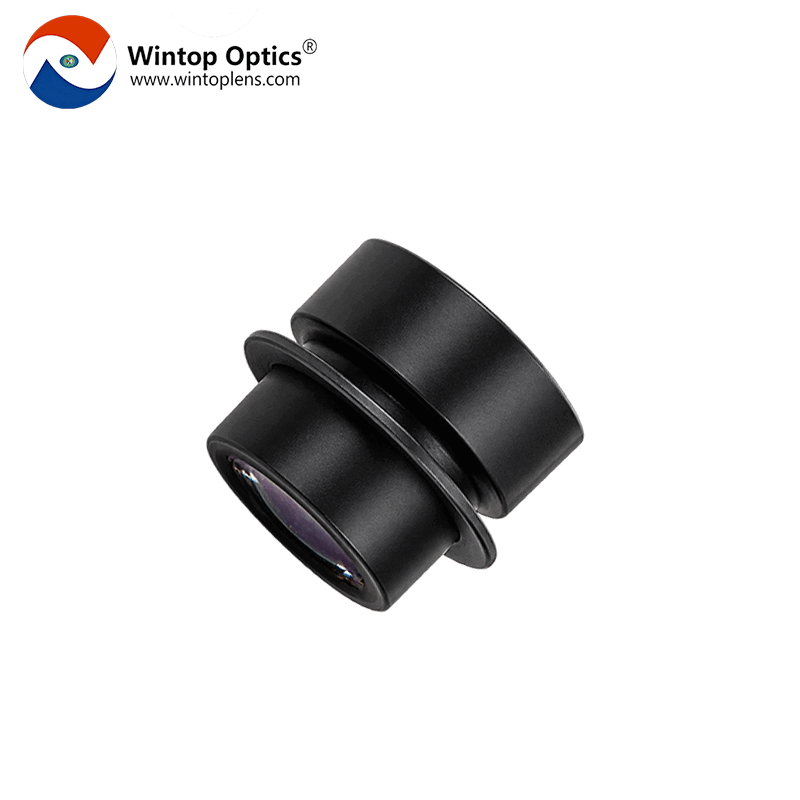

광학 전체 길이 15.00mm, 외경 Φ14mm인 YT-7760-C1-A는 설치 공간이 제한적인 소형 카메라 어셈블리용으로 설계되었습니다.

컴팩트한 형태로 로봇 팔, 그리퍼, 임베디드 비전 장비 및 기타 공간 제약이 있는 이미징 시스템에 통합하기에 적합합니다. 조립 전에 렌즈 장착 인터페이스와 기계적 치수를 최신 설계 도면과 대조하여 확인해야 합니다.

5. 2G4P 광학 구조

YT-7760-C1-A는 2G4P 광학 구성을 특징으로 하며, 두 개의 유리 소자와 네 개의 플라스틱 소자를 소형 광학 어셈블리에 결합합니다.

명시된 TV 왜곡률은 -22%입니다. 광각 영상 촬영 애플리케이션은 특정한 기하학적 정확도 요구 사항을 가질 수 있으므로, 왜곡 성능은 사용 목적에 따라 평가해야 합니다. 측정값이 중요한 작업의 경우, 적절한 교정 또는 소프트웨어 왜곡 보정이 필요할 수 있습니다.

6. 로봇공학 및 산업 자동화 분야에서의 다재다능한 응용 분야

YT-7760-C1-A는 다음과 같은 다양한 로봇 비전 및 산업용 이미징 애플리케이션에 대한 평가를 수행할 수 있습니다.

• AGV 및 AMR 환경 인식

• 로봇 그리퍼 및 엔드 이펙터 비전

• 산업용 로봇 팔 비전 시스템

• 근거리 물체 및 공작물 감지

• 자동 시각 검사

• 로봇 시각 데이터 획득

최종 적용 적합성은 센서 호환성, 광학 성능, 설치 조건, 조명 및 시스템 수준 검증에 따라 달라집니다.

윈탑 옵틱스 – 시력 교정 렌즈 솔루션 분야의 파트너

윈탑 옵틱스 당사는 로봇 비전, 머신 비전, 자동차 이미징 및 기타 임베디드 카메라 애플리케이션용 광학 렌즈를 전문으로 합니다. 고객이 센서 형식, 시야각, 기계적 제약 및 애플리케이션 요구 사항을 기반으로 렌즈 사양을 평가하고 적합한 광학 솔루션을 찾을 수 있도록 지원합니다.

YT-7760-C1-A에 대해 문의하시거나, 제품 사양을 요청하시거나, 샘플 평가 및 프로젝트에 맞는 맞춤형 광학 솔루션을 알아보시려면 Wintop Optics에 연락하십시오.

자주 묻는 질문

1. YT-7760-C1-A 로봇 비전 렌즈의 초점 거리는 얼마입니까?

YT-7760-C1-A는 유효 초점 거리 1.79mm, 최대 조리개 F2.0을 갖추고 있어 소형 로봇 비전 시스템에서 광각 이미징 응용 분야를 평가하는 데 적합합니다.

2. YT-7760-C1-A의 시야각은 얼마입니까?

이 렌즈는 수평 시야각 144°, 수직 시야각 100°, 대각선 시야각 162°를 제공합니다. 실제 시야각은 이미지 센서 및 카메라 구성에 따라 달라질 수 있습니다.

3. 이 렌즈와 호환되는 이미지 센서는 무엇입니까?

이 렌즈는 1/2.6인치 센서 포맷에 맞춰 설계되었습니다. 기준 센서 사양은 1920 × 1200 해상도에 3μm 픽셀 크기이며, 제품 사양표에는 최대 해상도가 5MP로 명시되어 있습니다. 사용하려는 센서 및 카메라 모듈과의 호환성을 반드시 확인해야 합니다.

4. YT-7760-C1-A는 AGV 및 AMR 비전 시스템에 사용할 수 있습니까?

네, AGV 및 AMR의 환경 인식, 로봇 내비게이션 관련 영상 촬영, 시각 데이터 수집 등에 대한 평가가 가능합니다. 최종 적합성은 시스템의 시야각 요구 사항, 센서 호환성, 장착 조건 및 이미지 처리 요구 사항에 따라 달라집니다.

5. 이 렌즈의 크기와 광학 구조는 무엇입니까?

이 렌즈는 전체 광학 길이 15.00mm, 외경 Φ14mm이며, 유리 요소 2개와 플라스틱 요소 4개로 구성된 2G4P 광학 구조를 가지고 있습니다. 통합 전에 장착 인터페이스와 기계 도면을 확인하십시오.

6. YT-7760-C1-A는 저조도 환경에 적합한가요?

최대 조리개 F2.0은 조명이 제한된 실내 환경에서 빛을 충분히 모을 수 있도록 지원합니다. 실제 저조도 성능은 이미지 센서, 노출 설정, 조명 조건 및 카메라 프로세싱에 따라 달라질 수 있습니다. 배포 전에 실제 사용 환경에서의 테스트를 권장합니다.
